Hamburg Elbphilharmonie
Pengamatan Arsitektur dan Akustik
Oktober 2022
Desain Arsitektur Fasad Elbphilharmonie Hamburg

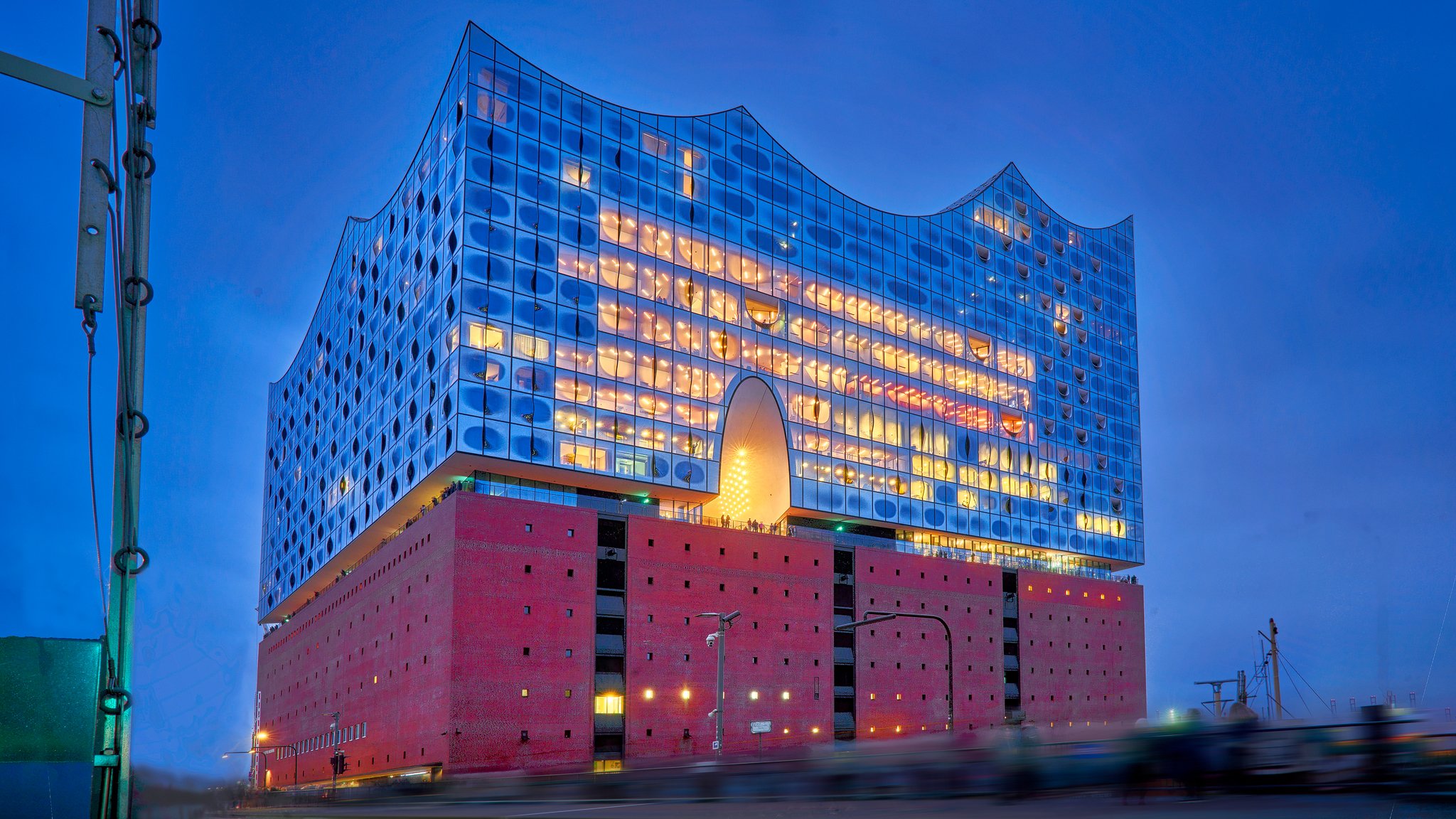

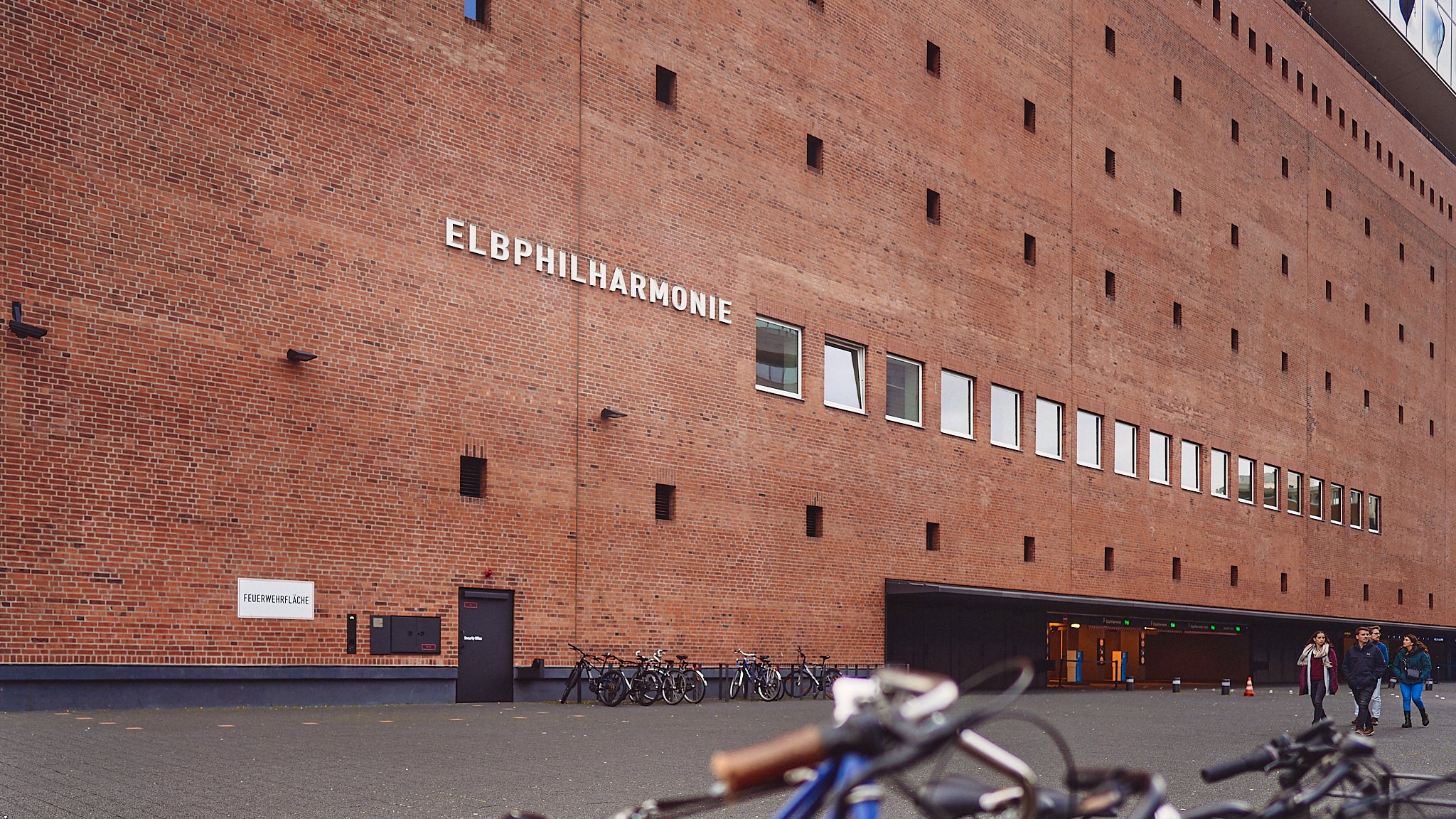

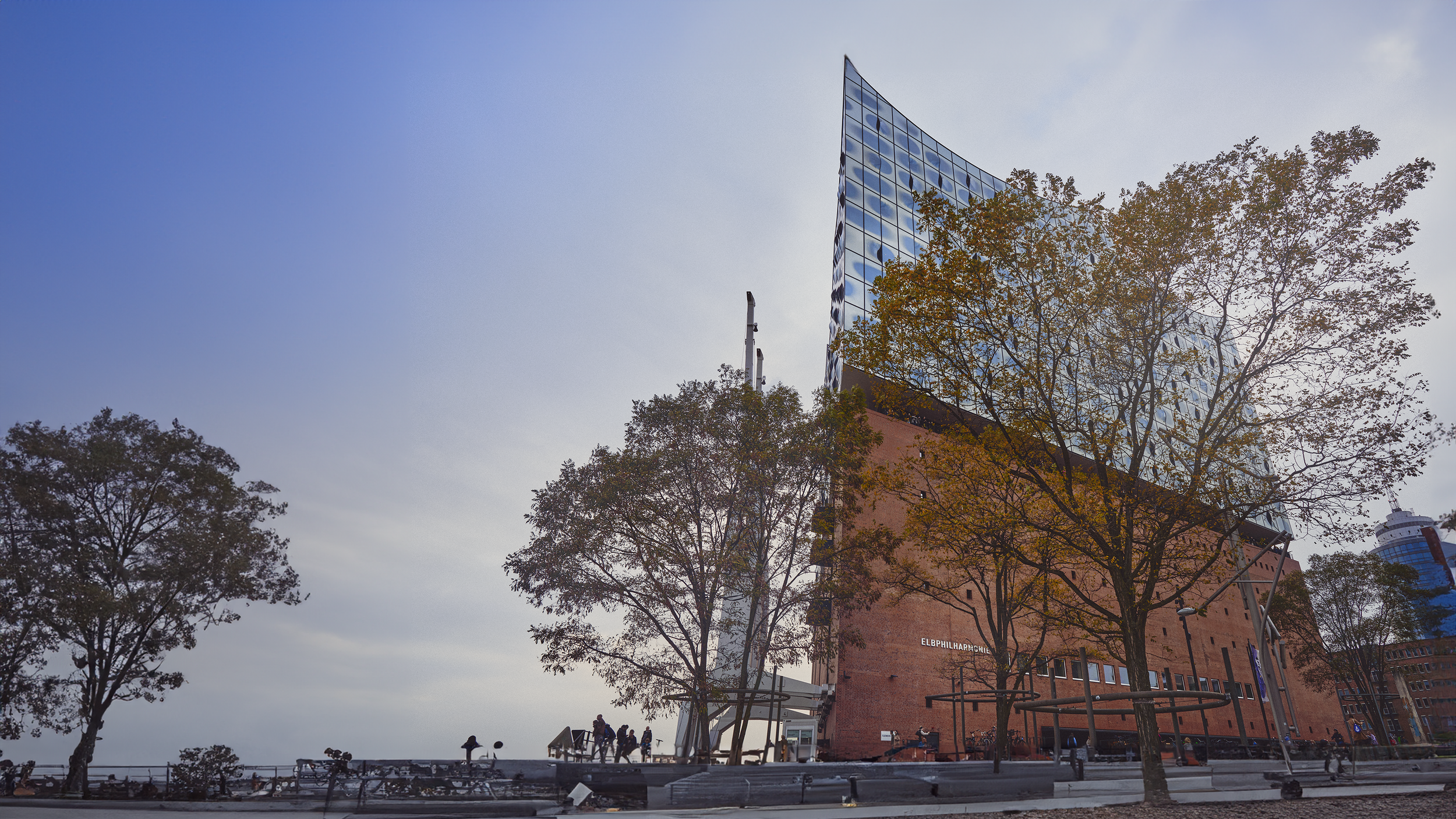

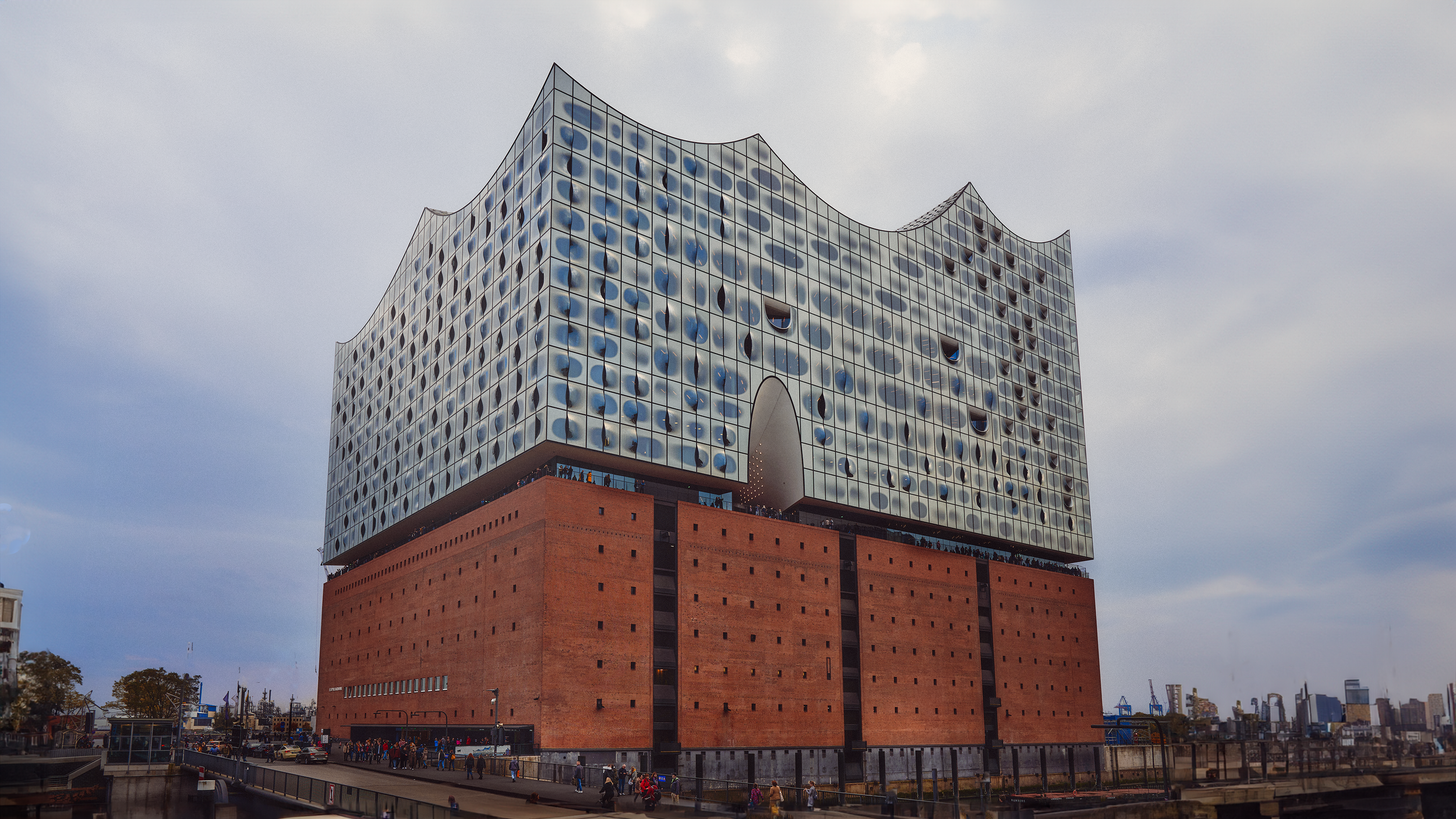

Fasad Elbphilharmonie dirancang oleh Herzog & de Meuron sebagai kulit kaca lengkung berteknologi tinggi yang berdiri di atas bangunan struktur bata historis Kaispeicher A. Kombinasi ini menciptakan kontras antara warisan industri pelabuhan Hamburg dan identitas arsitektur kontemporer.
Lapisan atas bangunan menggunakan sekitar 1.100 panel kaca khusus, masing-masing dibentuk secara individual dengan tingkat kelengkungan yang berbeda. Permukaan kaca diberi dot-printing mikro untuk mengontrol pantulan cahaya, mengurangi silau, sekaligus menciptakan efek visual berkilau yang dinamis ketika terkena matahari atau cahaya kota.
Kaca-kaca tersebut dipasang pada sistem fasad ganda yang berfungsi menahan angin laut yang kuat serta meningkatkan performa akustik dan termal. Profil tepi panel dibuat sedikit cembung atau cekung sehingga fasad membentuk gelombang horizontal yang meniru permukaan air Sungai Elbe.
Bagian puncak bangunan memiliki atap bergelombang yang dirancang menyerupai puncak ombak atau layar kapal, memperkuat hubungan visual dengan pelabuhan. Pada malam hari, pencahayaan interior menciptakan efek lentera, menjadikan fasad tampak hidup dan tembus cahaya.
Secara keseluruhan, fasad Elbphilharmonie adalah gabungan presisi teknik, material canggih, dan metafora maritim — menjadikannya landmark ikonik sekaligus mesin performa akustik dan lingkungan yang efisien.

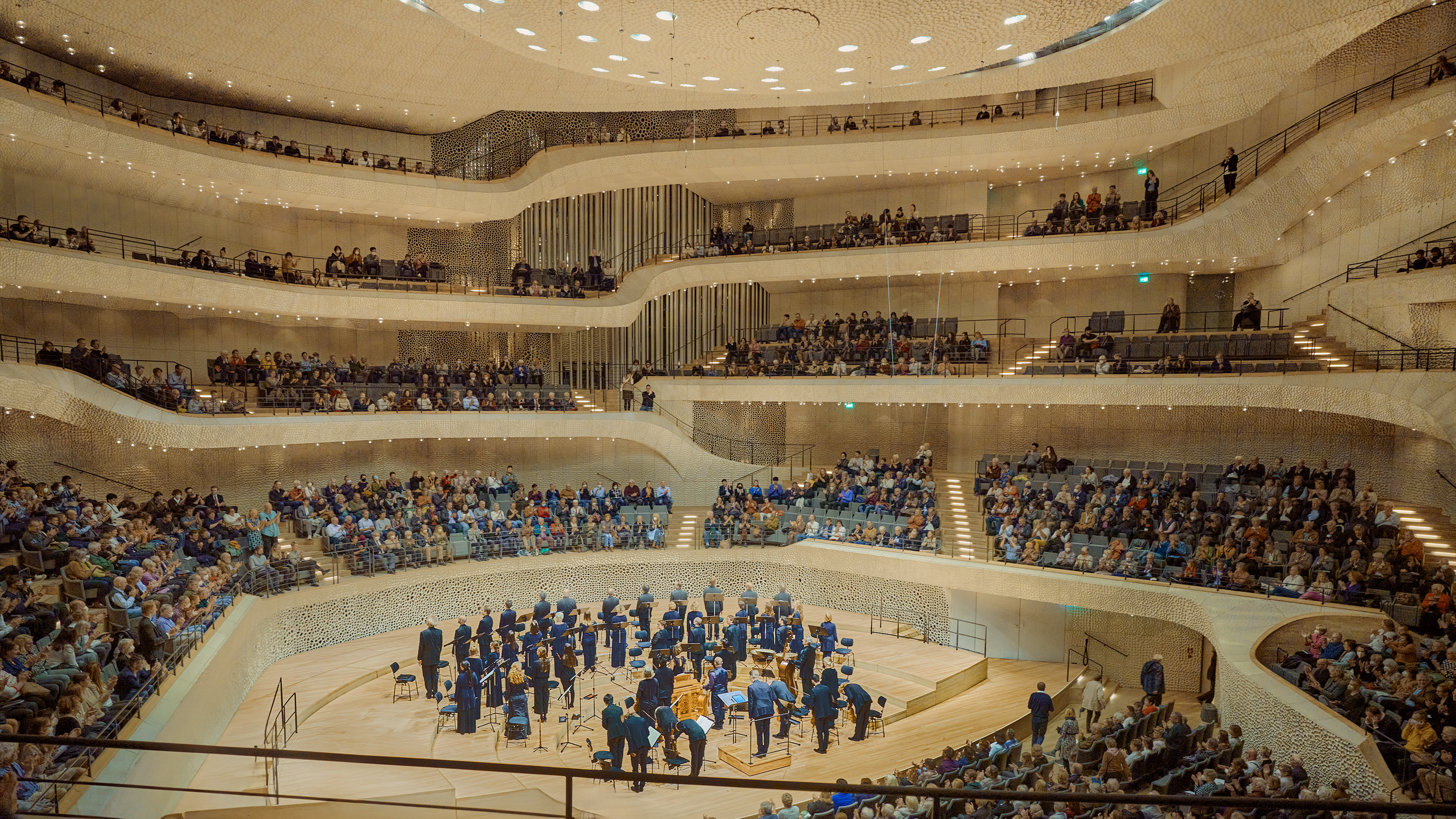

Arsitektural Akustik di Great Hall - Elbphilharmonie Hamburg
Dengan volume ± 23.000 m³ Great Hall Elbphilharmonie memiliki Reverberation time ± 2.2 detik untuk musik simfoni dengan kejernihan detail tinggi tanpa kehilangan warmth. Proporsi ruang + material difusi menghasilkan akustik yang transparan, presisi, dan sangat natural.
Konsep “Vineyard Style” Seating
Great Hall menggunakan konfigurasi tempat duduk vineyard terraced, di mana penonton mengelilingi panggung dalam teras-teras bertingkat. Tujuannya: Meminimalkan jarak antara musisi dan audiens, Mendistribusikan energi suara secara merata ke seluruh ruang, Menghindari refleksi besar yang dapat menciptakan gema tidak terkontrol.

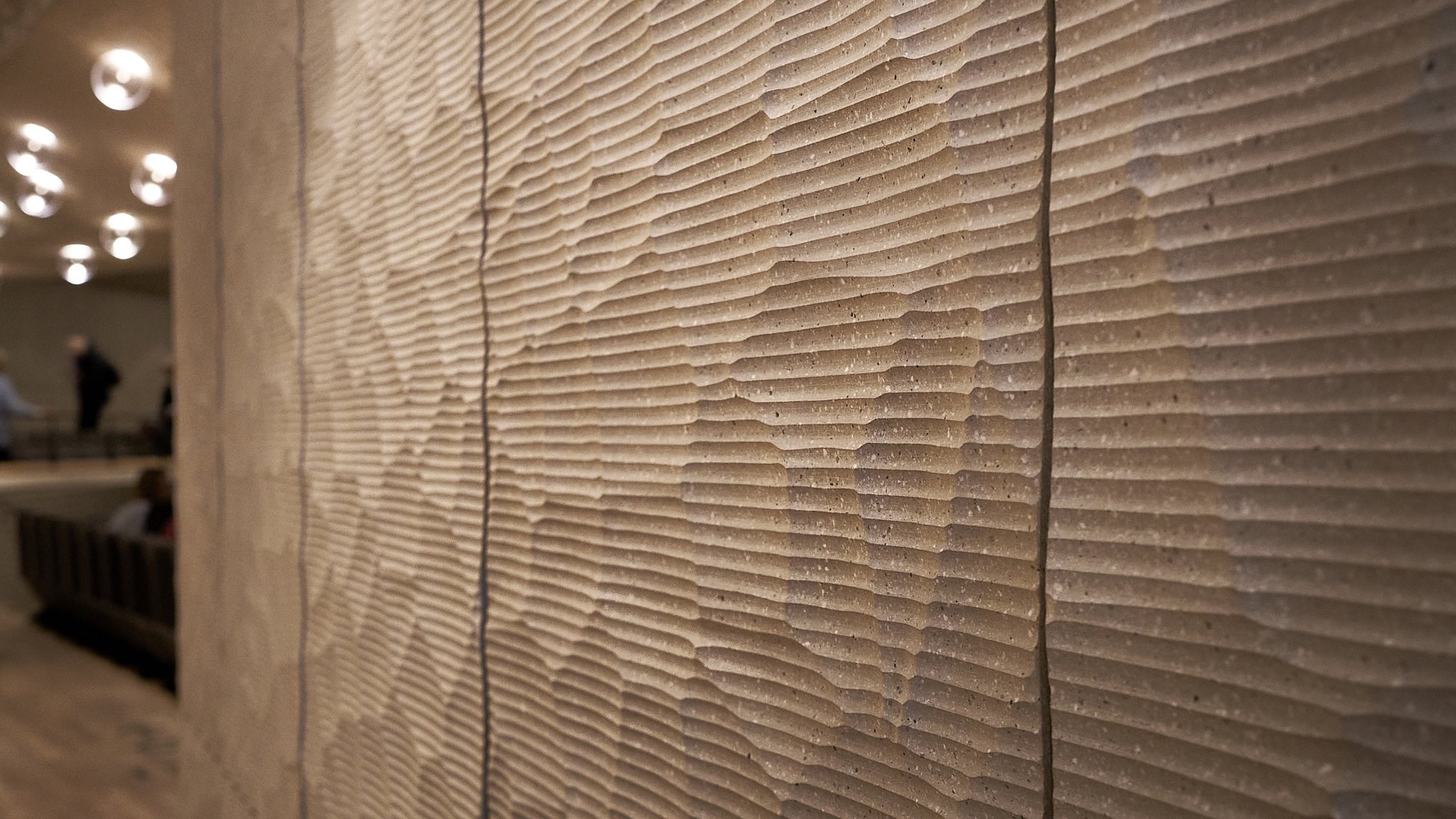

“White Skin” — Panel Difusi Akustik Mikro
Sekitar 10.000 panel gipsum yang dipasang di seluruh dinding dan langit-langit membentuk struktur difusi mikro. Panel ini memiliki Tekstur 3D dengan ribuan cekungan mikro, Kemampuan memecah gelombang suara menjadi pantulan kecil yang terkontrol, Distribusi suara merata di semua kursi tanpa dead spots. Panel dirancang menggunakan pemodelan digital oleh akustisi Yasuhisa Toyota (Nagata Acoustics).
Reflektor Akustik Raksasa (The “Sound Canopy”)
Di atas panggung terdapat reflektor akustik gantung besar berbentuk elips. Fungsinya: Mengarahkan suara langsung ke penonton, Mengembalikan pantulan tepat waktu ke musisi (penting untuk timing dan ensemble), Mengurangi kebutuhan amplifier pada konser orkestra. Reflektor ini memungkinkan keseimbangan alami antara detail instrumen dan kehangatan ruang.
Isolasi Struktural: “Floating Hall”
Great Hall dibangun sebagai ruang terapung akustik: Seluruh hall ditempatkan dalam “cangkang” beton tersendiri. Struktur internal ini terpisahkan dari bangunan utama menggunakan 362 peredam getaran yang mencegah suara dan getaran dari luar seperti suara kapal, lalu lintas kendarana, angin pelabuhan dan aktivitas gedung tidak menggangu. Teknik ini menghasilkan SNR (signal-to-noise ratio) sangat tinggi — suara kecil tetap terdengar jelas.

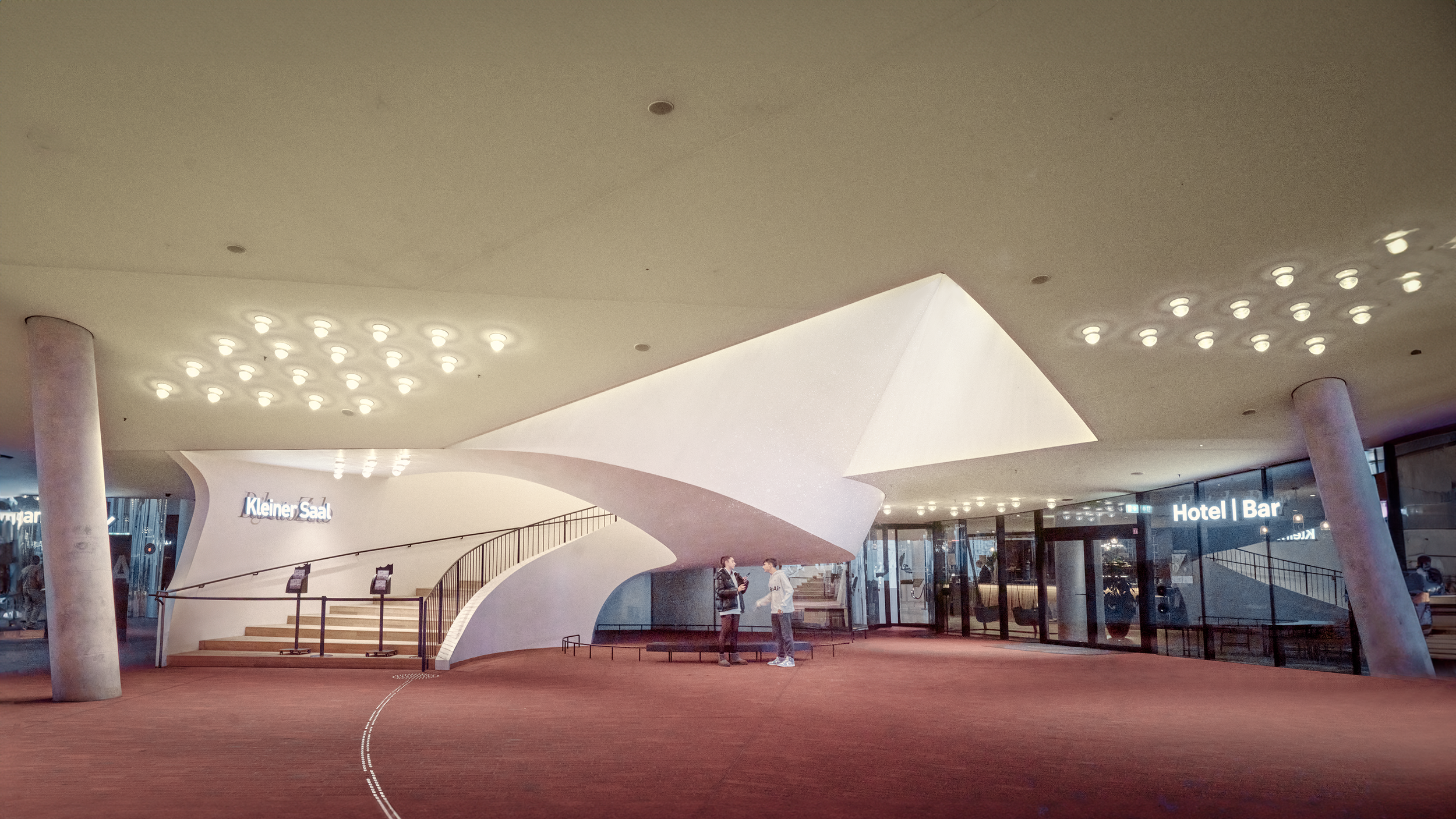

Plaza dan Foyer Elbphilharmonie Hamburg

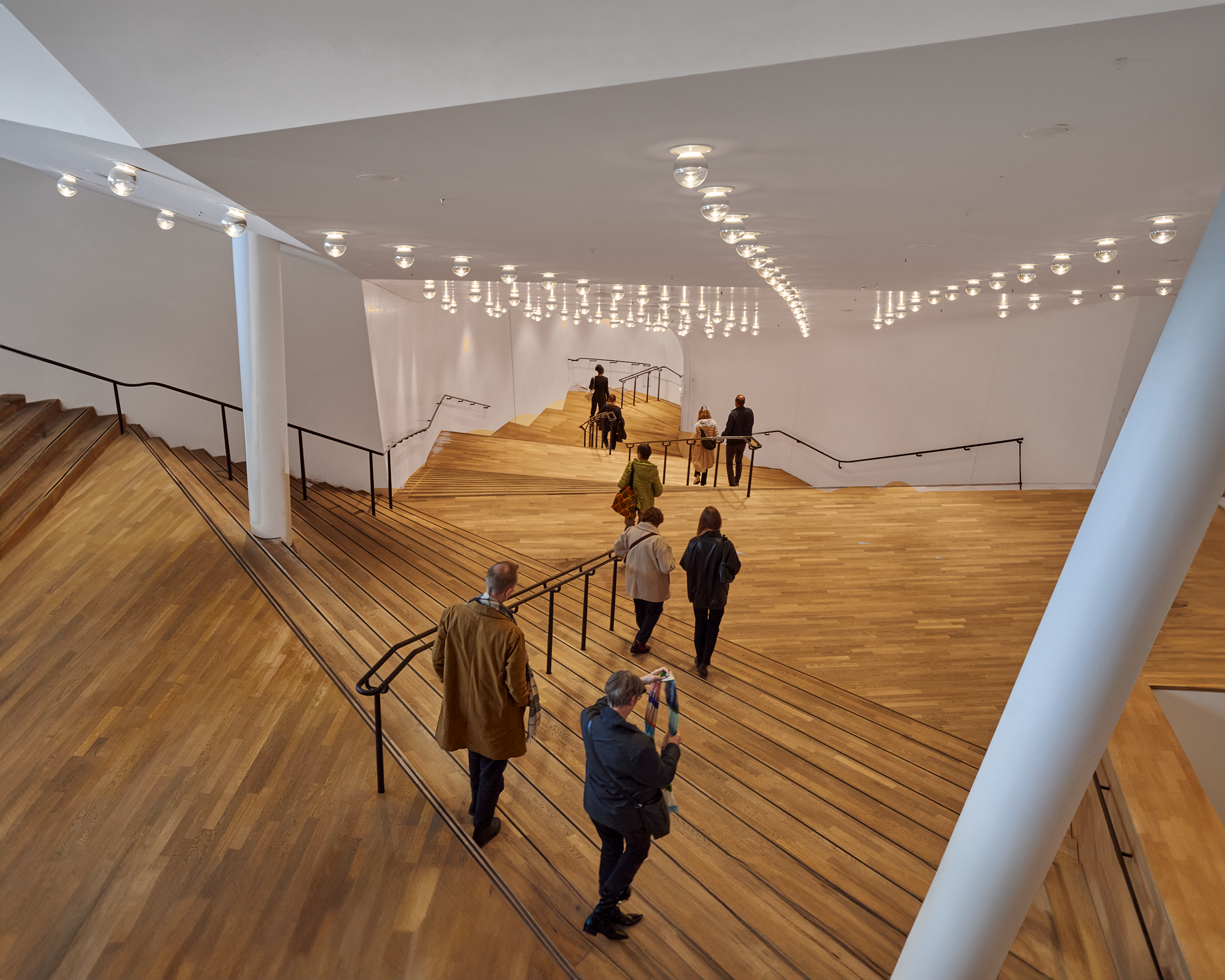

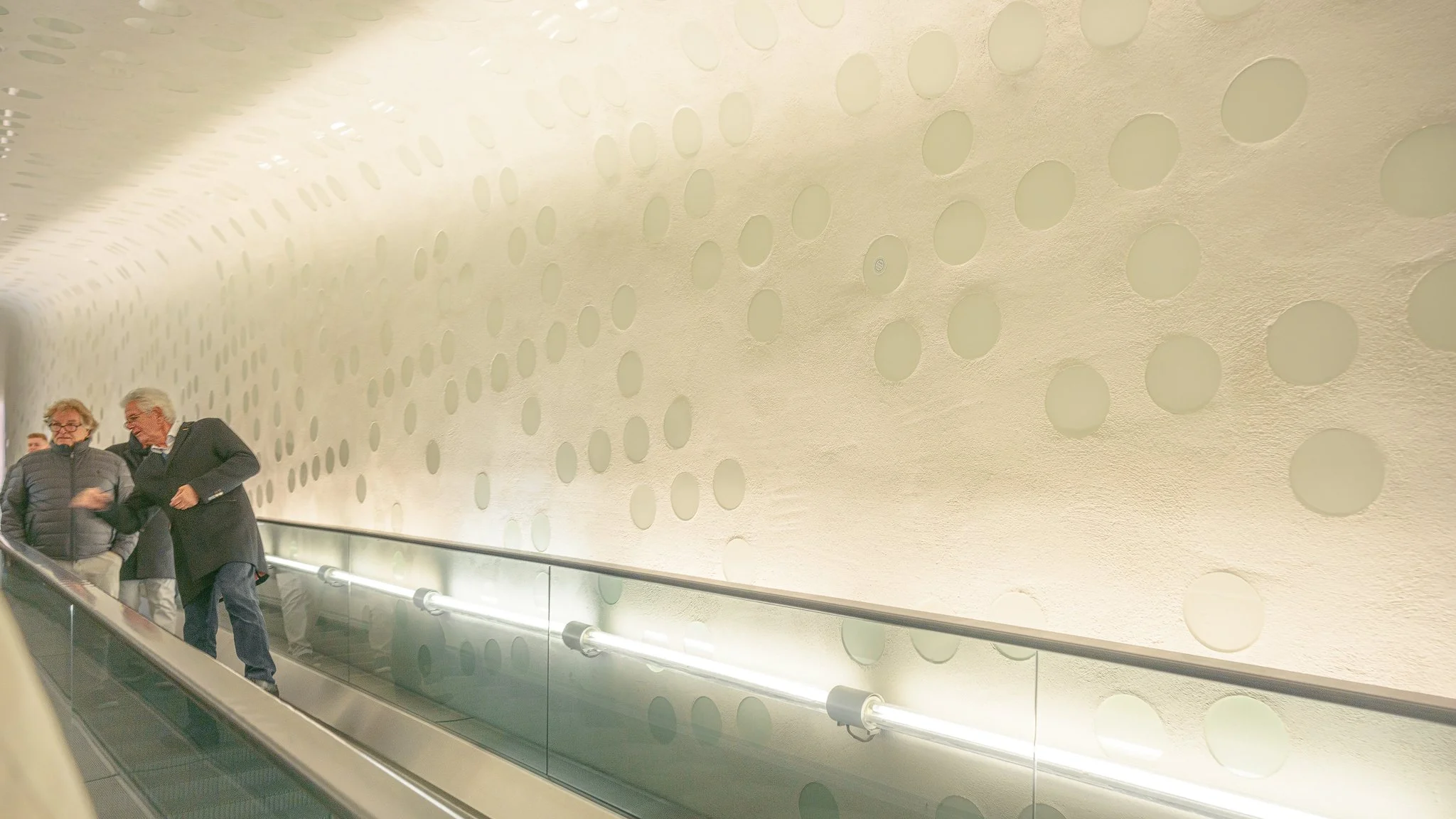

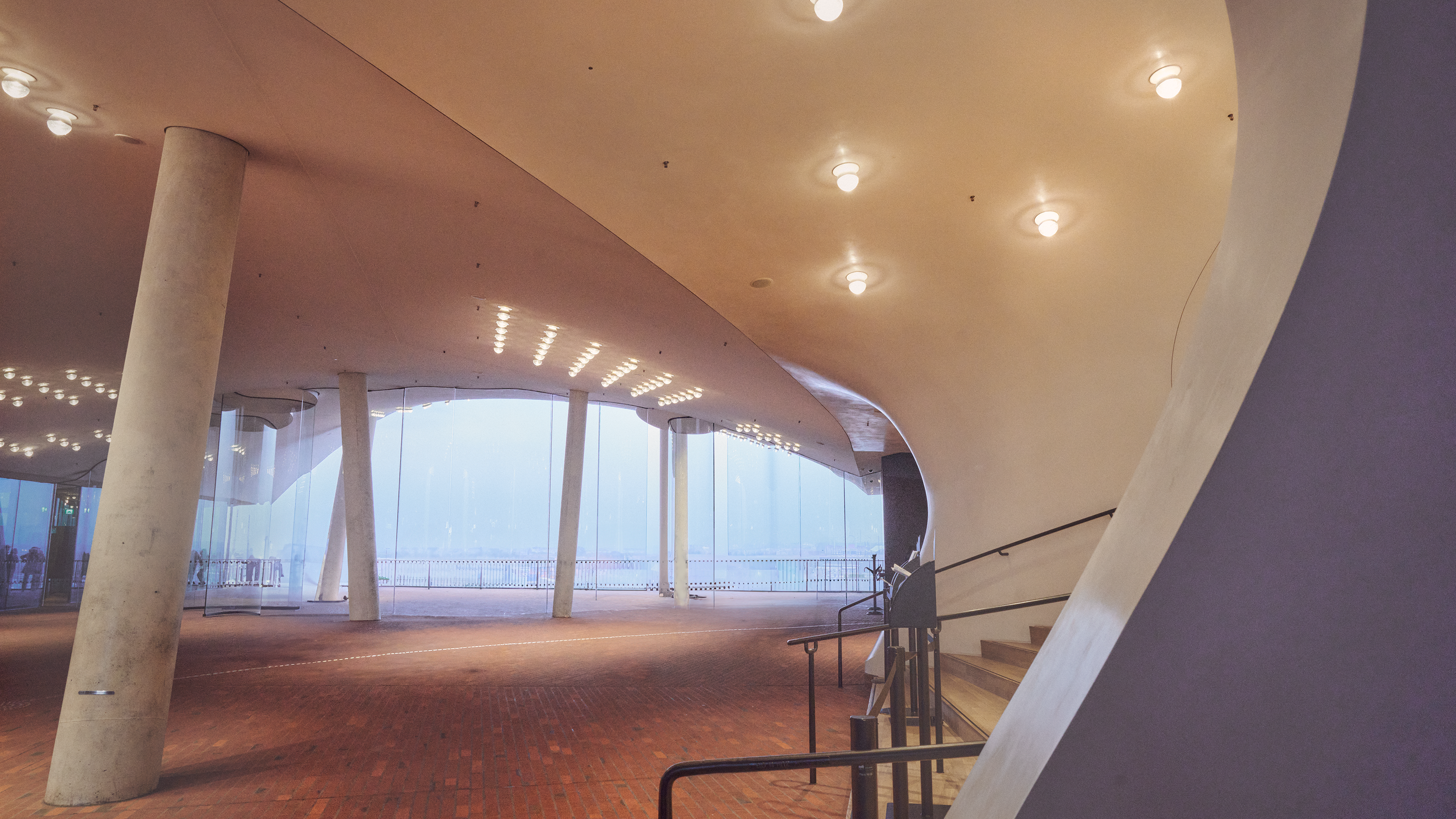

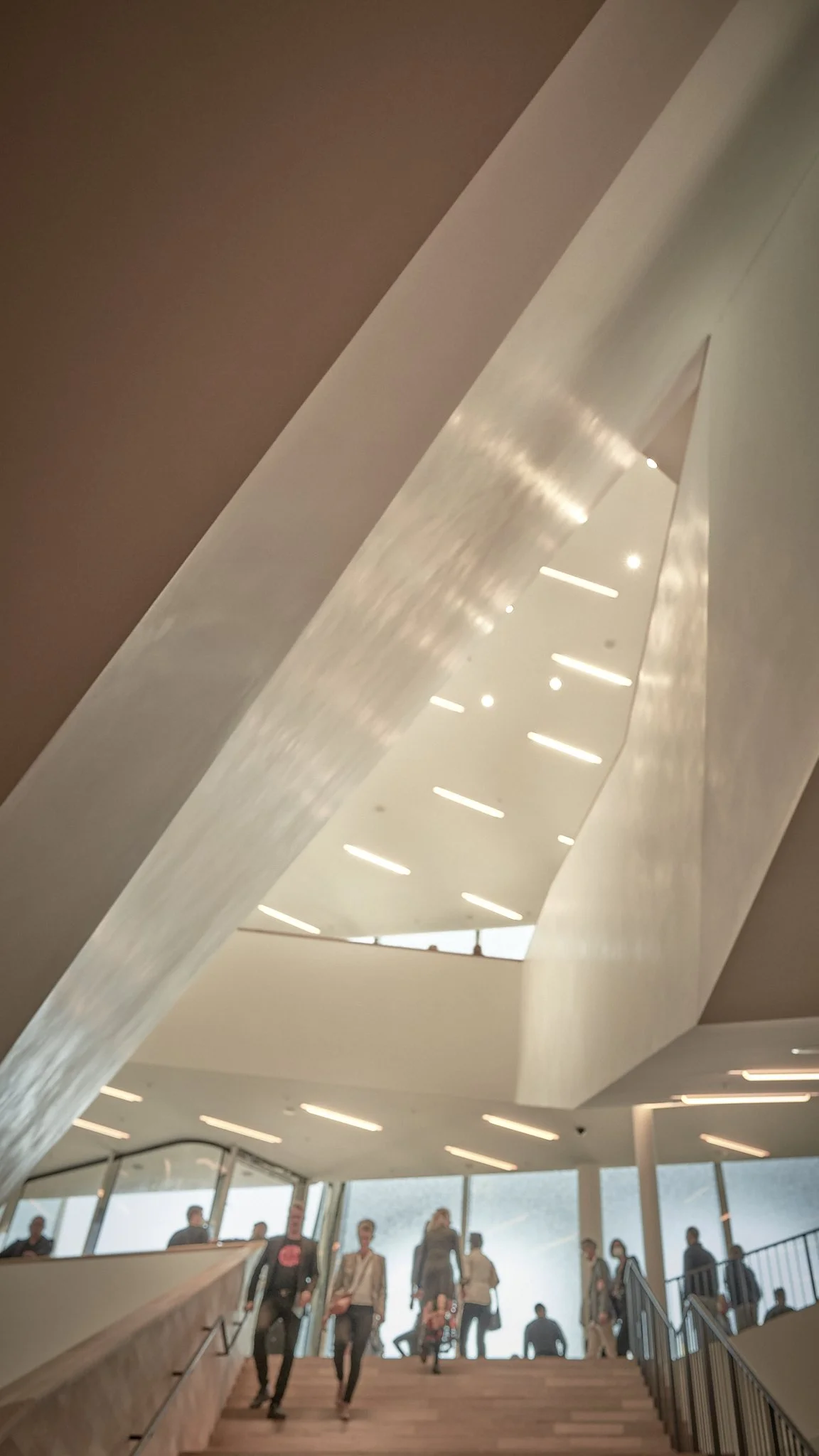

Plaza Elbphilharmonie adalah ruang publik setinggi 37 meter yang berfungsi sebagai transisi arsitektural antara struktur historis Kaispeicher A di bawah dan volume kaca modern Elbphilharmonie di atasnya. Begitu pengunjung keluar dari eskalator melengkung yang ikonik, mereka memasuki ruang terbuka yang dirancang sebagai platform observasi 360°. Di sinilah konsep arsitektural bangunan terasa paling jelas: sebuah dialog antara masa lalu, kota, air, dan langit.

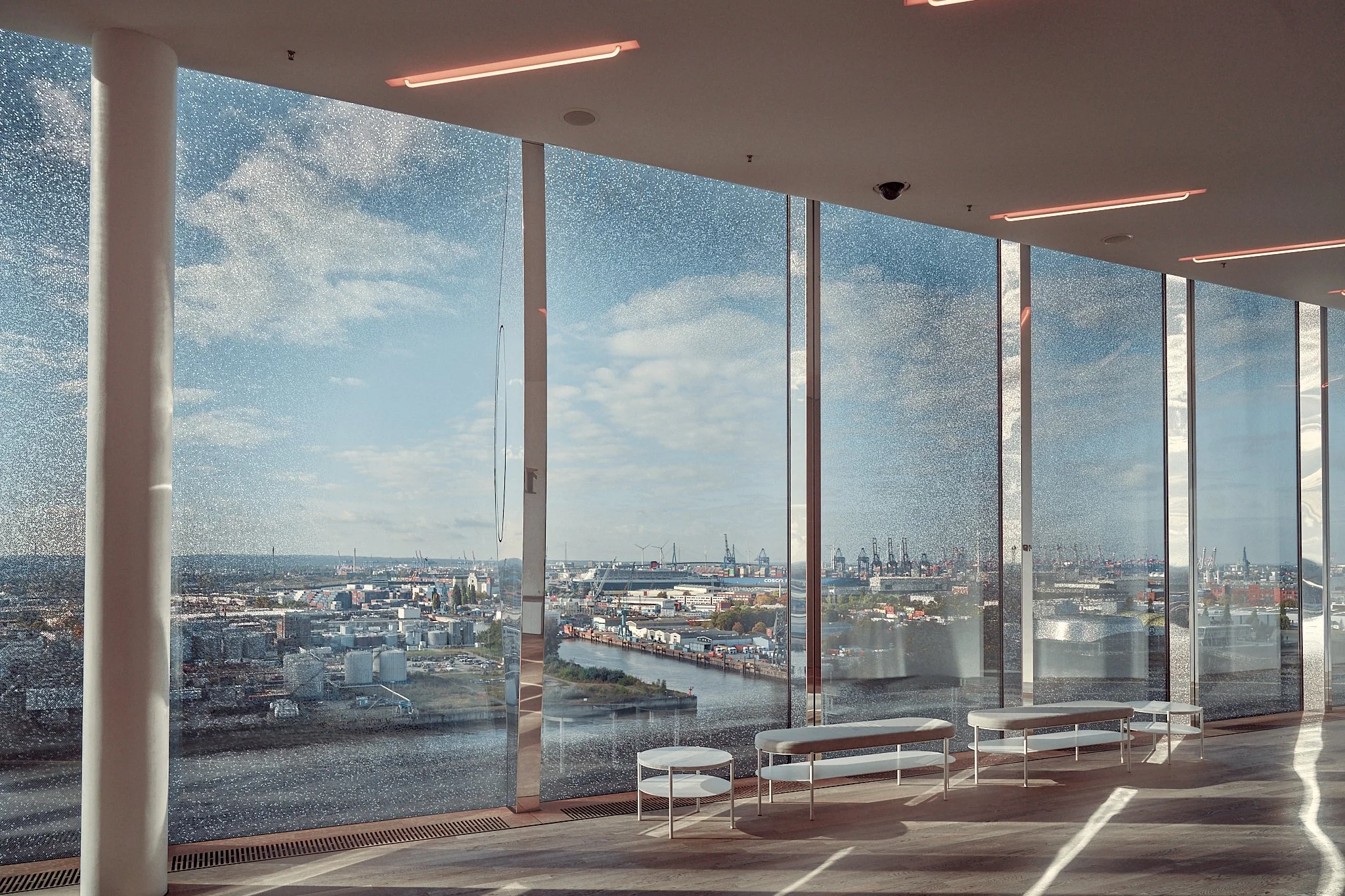

Secara spasial, plaza dibungkus oleh fasad kaca melengkung dengan panel besar yang dibentuk secara individual. Kaca ini tidak hanya berfungsi sebagai pembatas ruang, tetapi juga sebagai mekanisme kontrol visual dan iklim. Panel-panelnya memfilter cahaya, menghaluskan pantulan, dan menciptakan gradien transparansi yang memperluas persepsi ruang. Hasilnya, plaza memiliki karakter semi-terbuka — terlindungi dari cuaca laut namun tetap menyatu dengan panorama sekeliling.

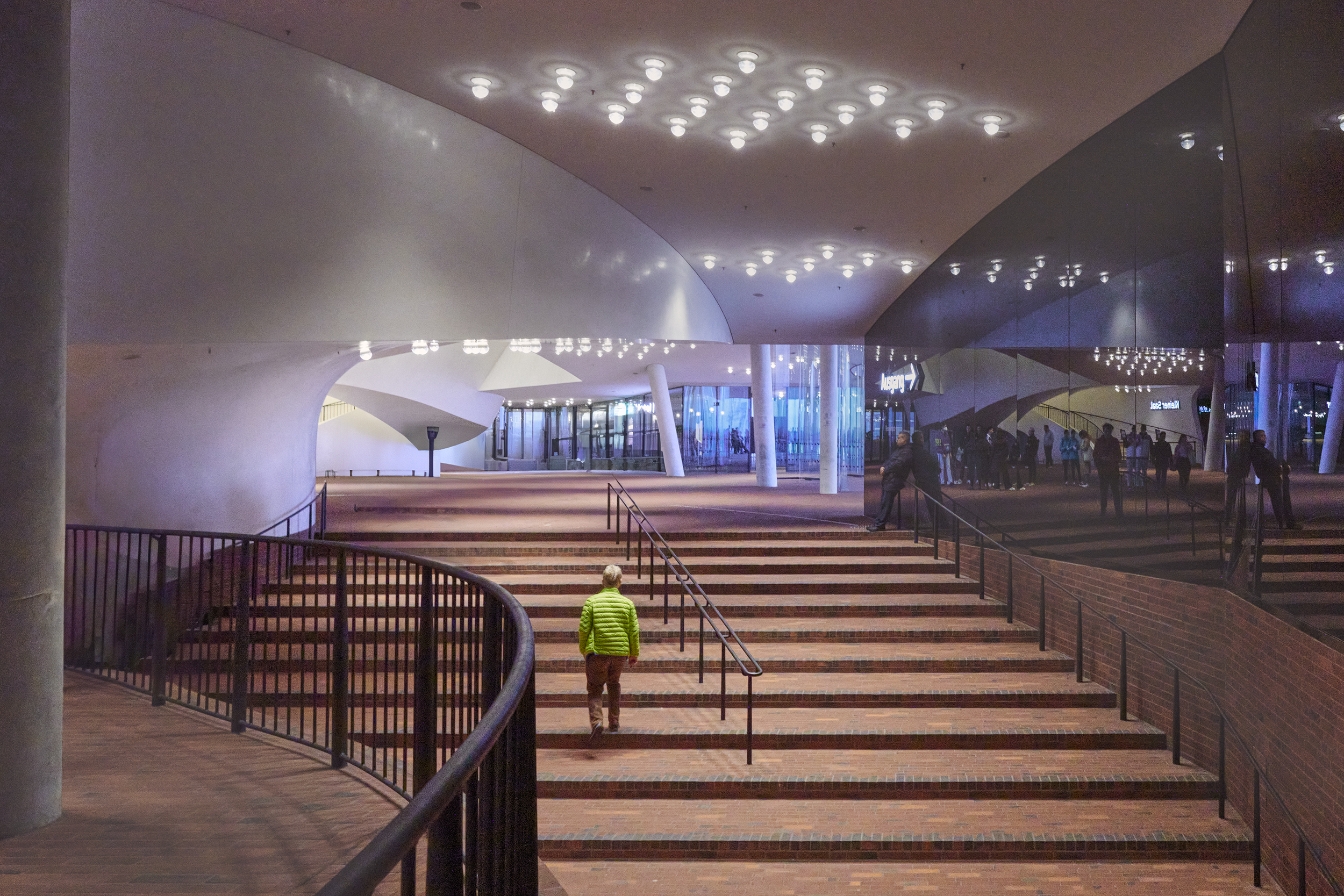

Dari sisi materialitas, lantai plaza mempertahankan tekstur kokoh yang merespon massa batu bata gudang di bawahnya, sementara detail railing baja dan kaca terintegrasi minimalis untuk memastikan bidang pandang tetap bersih. Perbedaan material antara pondasi historis dan struktur kontemporer sengaja ditekankan, menjadikan plaza sebagai joint zone yang menyatukan dua bahasa arsitektur.

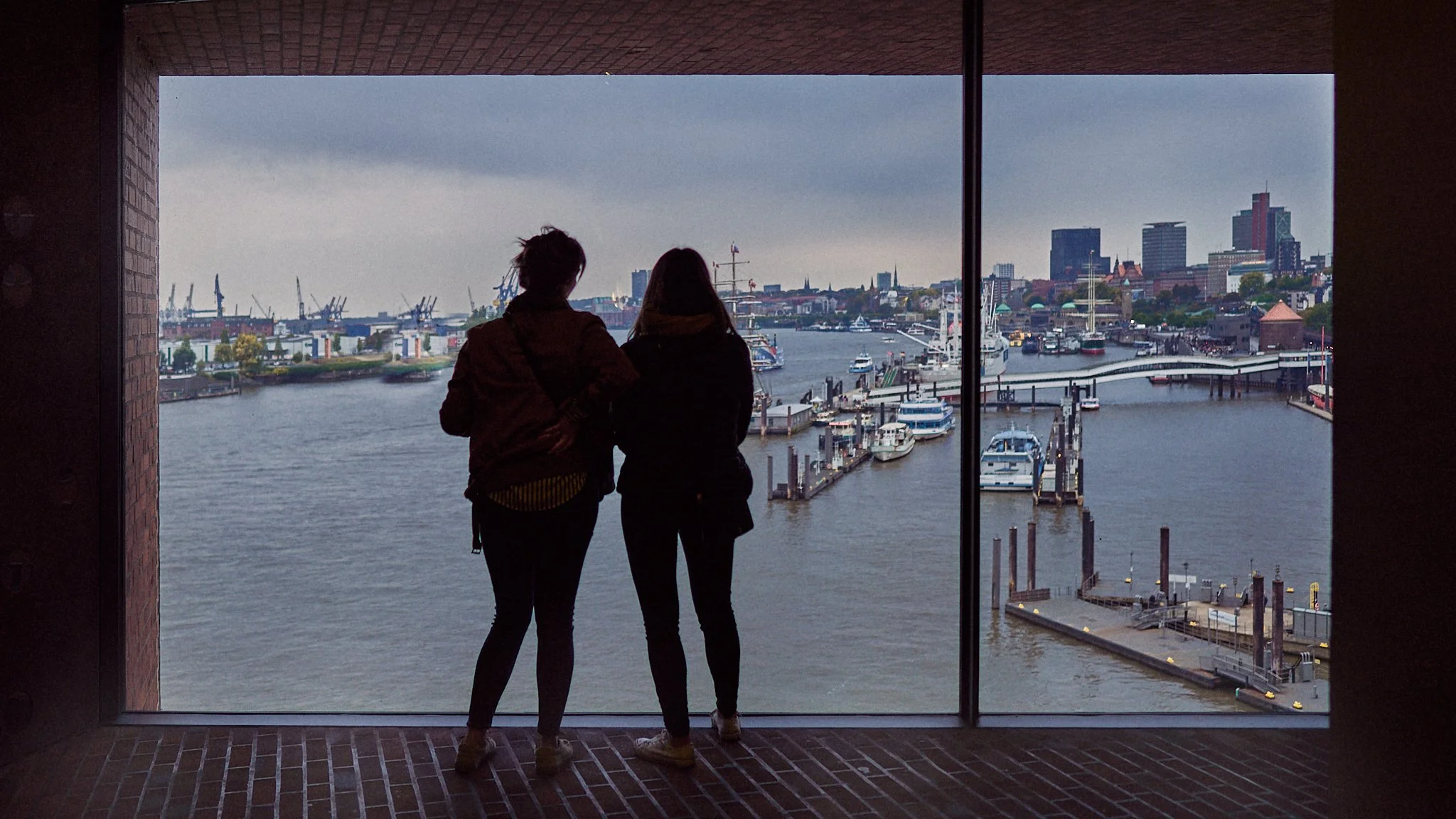

Salah satu elemen paling penting adalah akses ke balkon eksterior yang mengelilingi bangunan. Balkon ini memungkinkan pengunjung bergerak melingkari bangunan dan mengamati morfologi kota Hamburg, pelabuhan, serta garis sungai dari berbagai orientasi. Dari sudut pandang arsitektural, sirkulasi horizontal ini menciptakan rhythm of movement yang menjadi bagian dari pengalaman ruang — bukan sekadar fungsi, tetapi narasi visual yang terus berubah.
Pada saat senja, pantulan cahaya pada fasad kaca menghasilkan komposisi warna yang memadukan rona laut, awan, dan interior bangunan. Plaza menjadi ruang atmosferik yang tidak hanya menghubungkan pengunjung dengan lingkungan luar, tetapi juga memperlihatkan bagaimana Elbphilharmonie memanipulasi cahaya sebagai material arsitektur.
Dengan demikian, Plaza Elbphilharmonie bukan hanya viewing deck, tetapi merupakan ruang arsitektural strategis yang memediasi beban historis gudang bata dengan ekspresi kontemporer bangunan kaca di atasnya — sebuah ruang yang menyampaikan identitas arsitektur Elbphilharmonie melalui pengalaman, cahaya, material, dan perspektif kota.
